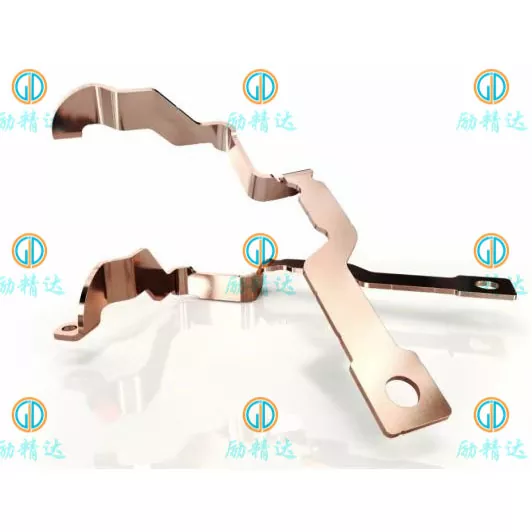

UnBarre omnibus en cuivre pour batterie EVest une interconnexion électrique critique qui influence la distribution du courant, l’augmentation de la température, l’efficacité de l’emballage et la fiabilité à long terme de la batterie. Ce guide explique comment sélectionner les matériaux en cuivre, déterminer les dimensions des conducteurs, évaluer les jeux de barres rigides et flexibles, gérer la résistance de connexion, spécifier le placage et l'isolation et éviter les problèmes de fabrication courants. Il fournit également une liste de contrôle d'approvisionnement pratique pour aider les ingénieurs et les équipes d'approvisionnement à développer des jeux de barres personnalisés qui répondent à leurs exigences électriques, mécaniques et de production.
1. Qu'est-ce qu'une barre omnibus en cuivre pour batterie EV ?
UnBarre omnibus en cuivre pour batterie EVest un composant métallique conducteur conçu pour transférer l'énergie électrique entre les cellules de batterie, les modules, les contacteurs, les fusibles, les capteurs de courant et d'autres composants du système haute tension d'un véhicule électrique. En fonction de l'architecture de la batterie, les barres omnibus peuvent être des bandes plates, des plaques formées, des conducteurs flexibles laminés ou des assemblages de forme spéciale fabriqués selon des exigences dimensionnelles précises.
Contrairement au câblage conventionnel, un jeu de barres peut fournir un chemin de courant compact et reproductible avec des surfaces de contact et des positions de montage définies. Cela le rend particulièrement utile dans les batteries où l'espace disponible est limité et où les connexions électriques doivent rester stables sous les vibrations et les changements de température.
Un système de batterie EV typique peut contenir plusieurs niveaux de jeux de barres :
- Interconnexions cellulaires :Connectez des cellules individuelles ou des groupes de cellules au sein d'un module.
- Connexions des modules :Transférez le courant entre les modules de batterie et prenez en charge la configuration série ou parallèle requise.
- Jeux de barres au niveau du pack :Connectez les modules aux composants de distribution haute tension, notamment les contacteurs, les fusibles et les bornes de sortie.
- Connexions électroniques de puissance :Reliez les systèmes de batterie à des onduleurs, des ensembles de distribution CC ou d'autres équipements à courant élevé.
La conception spécifique dépend du format de cellule, de la tension du système, du profil de courant, de la méthode de connexion, de l'espace d'installation disponible et des exigences de sécurité. Une barre omnibus réussie est donc plus qu’un morceau de cuivre : c’est un composant technique qui doit fonctionner dans le cadre de l’assemblage électrique et mécanique complet.
2. Pourquoi le cuivre est-il important dans les systèmes de batteries des véhicules électriques ?
Le cuivre est largement utilisé pour les interconnexions de batteries à courant élevé, car il combine une conductivité électrique élevée avec une bonne conductivité thermique, une bonne formabilité et une compatibilité avec de nombreux processus de fabrication et de finition de surface établis.
Ces caractéristiques aident les ingénieurs à développer des chemins de courant compacts tout en contrôlant les pertes électriques et en prenant en charge des connexions fiables. Cependant, le cuivre seul ne garantit pas de bonnes performances. Les dimensions, les joints, les conditions de refroidissement, l’isolation et la qualité de fabrication doivent également être pris en compte.
Résistance électrique inférieure
La résistance électrique produit de la chaleur lorsque le courant traverse un conducteur. Un jeu de barres en cuivre correctement dimensionné peut limiter les pertes résistives et les chutes de tension, contribuant ainsi à préserver l’efficacité du transfert de puissance. Cet avantage est particulièrement important dans les systèmes de batteries à courant élevé, où même une légère augmentation de la résistance peut créer une quantité significative de chaleur.
Emballage électrique compact
Les blocs-batteries doivent accueillir des cellules, des composants de refroidissement, des supports structurels, des capteurs, des dispositifs de protection et une isolation dans un boîtier limité. La conductivité élevée du cuivre permet aux concepteurs d'évaluer des sections de conducteurs relativement compactes tout en respectant les limites électriques et thermiques requises.
Fabrication adaptable
Les feuilles, bandes et barres de cuivre peuvent être coupées, estampées, poinçonnées, pliées, usinées et plaquées selon la conception du composant. En fonction de l'application et de la capacité de fabrication, ces processus peuvent produire des modèles de trous personnalisés, des bornes formées, des éléments de montage et des formes tridimensionnelles complexes.
Cohérence de l’assemblage potentiellement améliorée
Un jeu de barres personnalisé bien conçu fournit des emplacements de connexion et une géométrie de montage reproductibles. Cela peut simplifier l’assemblage automatisé ou semi-automatisé, réduire les ajustements d’installation et contribuer à améliorer la cohérence de la production.
3. Quelle structure de jeu de barres convient à votre application ?
Le choix de la bonne structure est une décision précoce importante car elle affecte l'espace d'installation, la flexibilité, la tolérance aux vibrations, les méthodes de fabrication et le coût global du projet. Les options les plus courantes incluent les jeux de barres en cuivre rigide, les jeux de barres flexibles laminés et les connexions en cuivre tressé.
| Type de jeu de barres | Application typique | Principaux avantages | Considérations clés |
|---|---|---|---|
| Jeu de barres en cuivre rigide | Connexions de modules fixes et distribution haute tension | Géométrie stable, routage compact, montage reproductible | Mouvement limité ; la précision du pliage et les tolérances d'installation sont importantes |
| Jeu de barres flexible laminé | Modules de batterie compacts et connexions affectées par le mouvement thermique | Zones de connexion flexibles et emballage discret | La construction des couches, la liaison des bornes et la conception des zones de courbure nécessitent un contrôle |
| Connecteur en cuivre tressé | Connexions nécessitant une plus grande adaptation aux mouvements ou aux vibrations | Grande flexibilité et routage adaptable | Jonction des bornes, protection des conducteurs exposés et espace de montage |
| Jeu de barres formé sur mesure | Espaces restreints et dispositions de composants complexes | Géométrie adaptée aux points d'assemblage et de connexion | Outillage, retour élastique, tolérances dimensionnelles et accès pour inspection |
Quand un jeu de barres rigide est-il approprié ?
Une conception rigide convient lorsque les bornes restent dans des positions fixes et que la structure de montage offre un support adéquat. Il peut être particulièrement pratique pour la distribution d'énergie au niveau du pack, les connexions de fusibles et les assemblages électriques compacts où une géométrie cohérente est importante.
Quand faut-il envisager un jeu de barres flexible ?
Une conception flexible peut être préférable lorsque la connexion doit s'adapter à la dilatation thermique, aux tolérances de fabrication ou au mouvement relatif entre les composants. Les barres omnibus en cuivre laminé peuvent combiner une capacité de courant élevé avec une région flexible contrôlée, bien que les zones de bornes et les transitions d'isolation nécessitent toujours une ingénierie minutieuse.
Avant de sélectionner l'une ou l'autre structure, évaluez l'enveloppe complète de l'installation, les exigences de mouvement, la séquence d'assemblage, l'accès au service et la charge électrique. Une conception adaptée à un modèle CAO peut toujours être difficile à installer si l'accès aux outils, le jeu des fixations ou les tolérances de production n'ont pas été pris en compte.
4. Comment sélectionner les matériaux en cuivre ?
La sélection des matériaux affecte la conductivité, le comportement au formage, la compatibilité des assemblages, le traitement de surface et le coût. La qualité appropriée dépend du processus de fabrication et de l'environnement d'exploitation plutôt que de la seule pureté du cuivre.
| Option matérielle | Caractéristiques générales | Application potentielle | Considérations de sélection |
|---|---|---|---|
| Cuivre C11000 / ETP | Conductivité électrique élevée et bonne formabilité à usage général | Nombreux jeux de barres rigides et connexions électriques boulonnées | Confirmer la qualité, l'état, les exigences de formage et le processus d'assemblage |
| C10200 / cuivre sans oxygène | Haute conductivité avec une faible teneur en oxygène | Applications avec une pureté de matériau spécifique ou des exigences d'assemblage | Évaluer le processus réel de soudage, de brasage et thermique |
| Cuivre T2 | Désignation commune du cuivre dans les chaînes d'approvisionnement concernées | Bandes de cuivre, plaques et barres omnibus fabriquées sur mesure | Confirmer la norme de matériau applicable et les exigences de qualité équivalente |
| Alliage de cuivre | Les propriétés varient selon l'alliage ; certaines qualités offrent une résistance accrue | Contacts spécialisés ou applications avec des exigences mécaniques supplémentaires | La conductivité peut être inférieure à celle du cuivre à haute conductivité |
Tenir compte des exigences en matière de trempe et de formage
La trempe du matériau affecte la résistance, la ductilité, la flexibilité et le retour élastique. Un pli serré dans du cuivre épais peut provoquer des fissures ou une déformation de la surface si l'état du matériau et le rayon de courbure ne conviennent pas. Lorsqu'une conception contient plusieurs coudes ou trous rapprochés, une revue de fabrication peut identifier les risques avant le début de l'outillage ou de la production en série.
Faites correspondre le matériau à la méthode d'assemblage
Les structures boulonnées, soudées, brasées et lamellées imposent différentes exigences. Par exemple, une nuance de cuivre qui fonctionne bien pour une connexion boulonnée conventionnelle n'est peut-être pas la meilleure option pour un processus de soudage spécialisé. Le fournisseur et l'ingénieur de conception doivent confirmer la compatibilité des matériaux avec la méthode d'assemblage prévue et valider le joint fini si nécessaire.
Pour l'approvisionnement international, spécifiez la norme de matériau requise, la qualité, l'état, l'épaisseur et les substitutions autorisées. Une note générale telle que « cuivre de haute qualité » est insuffisante lorsqu'il faut vérifier les performances électriques et la répétabilité de la production.
5. Comment le courant, la résistance et la chaleur affectent-ils la conception ?
La capacité actuelle est l’un des facteurs les plus importants dans la conception des jeux de barres de batterie EV. Cependant, il n’existe pas de courant nominal universel qui s’applique à chaque bande de cuivre d’une largeur et d’une épaisseur particulières. Les performances réelles dépendent de la géométrie du conducteur, de la température ambiante, des conditions du boîtier, du refroidissement, de la résistance de connexion et de la durée de la charge électrique.
Comprendre les relations électriques de base
Pour un système DC, le courant peut être estimé à partir de la puissance et de la tension :
Résistance du conducteur :R = ρL / UNE
Perte de puissance résistive : Pperte= I²R
Dans ces relations, I est le courant, P est la puissance électrique, V est la tension, R est la résistance, ρ est la résistivité du matériau, L est la longueur du conducteur et A est la section transversale. Les équations constituent un point de départ pour les calculs de conception et ne remplacent pas l'analyse ou les tests thermiques.
Le terme de courant carré est particulièrement important. Si le courant double alors que la résistance reste inchangée, la perte de puissance résistive augmente d'un facteur quatre. Cela rend le profil actuel, le cycle de service et la qualité de la connexion des considérations critiques.
Évaluer séparément le courant continu et le courant de pointe
Les systèmes de batterie des véhicules électriques peuvent subir une décharge continue, de courts pics d’accélération, un freinage par récupération et des charges de charge. Ces conditions de fonctionnement peuvent créer différentes demandes thermiques. Une conception qui tolère un bref pic peut ne pas convenir au même courant appliqué en continu.
Les ingénieurs doivent définir les éléments suivants avant de finaliser les dimensions des conducteurs :
- Tension nominale du système et tension de fonctionnement maximale.
- Courant continu, courant de pointe et durée de pointe.
- Température ambiante à proximité du jeu de barres et plage de température de fonctionnement prévue.
- Augmentation de la température autorisée au niveau du conducteur et des points de connexion.
- Longueur du conducteur, section transversale disponible et orientation d'installation.
- Conditions de refroidissement, sources de chaleur voisines et ventilation de l'enceinte.
- Chute de tension maximale admissible et exigences de protection pertinentes.
Ne négligez pas le parcours thermal complet
La chaleur peut quitter un jeu de barres par convection, rayonnement, matériel de montage, bornes connectées ou structures à proximité. L'isolation et un boîtier scellé peuvent modifier la dissipation thermique. En conséquence, deux jeux de barres de dimensions en cuivre identiques peuvent atteindre des températures différentes dans des assemblages différents.
Un processus de développement robuste combine calcul, examen technique et tests dans des conditions représentatives. Pour les applications critiques pour la sécurité, la validation de l'échauffement doit refléter les matériaux prévus, le traitement de surface, la méthode de fixation et l'environnement d'installation.
6. Comment pouvez-vous éviter les échecs de connexion ?
Un conducteur en cuivre de haute qualité peut ne pas fournir des performances fiables si ses connexions sont mal conçues. À courant élevé, une résistance de contact excessive peut générer une chaleur localisée, accélérer la dégradation de la surface, endommager l'isolation à proximité ou contribuer au desserrage des joints.
Concevoir soigneusement les surfaces de contact
Les joints boulonnés nécessitent une zone de contact appropriée, une planéité de la surface, une sélection de fixations et une force de serrage contrôlée. La position des trous, les bavures, la déformation, la contamination et les finitions de surface incompatibles peuvent tous affecter l'interface finale. Les spécifications d'assemblage doivent définir le couple de serrage des boulons ou la procédure de fixation pertinente plutôt que de les laisser au jugement de chaque opérateur.
Contrôler les connexions soudées et lamellées
Les jeux de barres laminés flexibles utilisent souvent des zones de bornes collées ou soudées pour connecter plusieurs couches de cuivre. Le joint doit assurer une continuité électrique et une intégrité mécanique adéquates sans endommager la section flexible. Les paramètres de soudage, la géométrie des bornes, l'apport de chaleur et les méthodes d'inspection doivent être établis pour la pile de matériaux réelle.
Planifier les vibrations et les cycles thermiques
Les véhicules électriques fonctionnent sous des vibrations et des changements de température répétés. Les différences de dilatation thermique entre les composants connectés peuvent exercer des contraintes sur les jeux de barres et les fixations. Des sections flexibles, des supports adaptés, des dégagements appropriés et des méthodes d'assemblage qualifiées peuvent aider à s'adapter à ces conditions.
| Problème potentiel | Conséquence possible | Mesure préventive |
|---|---|---|
| Résistance de contact excessive | Chauffage localisé et perte de puissance accrue | Examiner la géométrie des contacts, l'état de surface et les contrôles de fixation |
| Position incorrecte du trou | Difficulté d’assemblage ou pression de contact inégale | Définir les tolérances fonctionnelles et inspecter les dimensions critiques |
| Craquer dans un virage | Intégrité mécanique ou continuité électrique réduite | Valider l'état du matériau et le rayon de courbure |
| Mauvaise qualité de soudure | Résistance instable ou séparation mécanique | Qualifier le processus d'assemblage et définir les critères de contrôle |
| Desserrage des fixations | Modification de la résistance de contact pendant le service | Utiliser une conception de fixation et une procédure d'assemblage appropriées |
7. Comment le placage et l’isolation améliorent-ils la sécurité ?
Le traitement de surface et l’isolation sont des décisions de conception fonctionnelle et non de simples options de finition esthétique. Ils peuvent affecter le comportement des contacts, la résistance à la corrosion, l’isolation électrique, la cohérence de l’assemblage et la sécurité du service.
Choisissez le placage pour l'environnement de contact
Les placages d'étain, de nickel et d'argent peuvent être utilisés dans différentes applications de jeux de barres. L'étain est généralement envisagé pour de nombreuses interfaces de contacts électriques en raison de son coût et de ses caractéristiques pratiques de contact. Le nickel peut convenir à certaines exigences de température ou d'environnement, tandis que l'argent peut être envisagé lorsque ses propriétés de contact électrique justifient le coût supplémentaire.
La sélection finale doit prendre en compte la borne d'accouplement, la température de fonctionnement, l'humidité, la contamination, l'exposition à la corrosion, la pression de contact et les exigences applicables du produit. L'épaisseur du placage, la couverture, le masquage et les critères d'inspection doivent être spécifiés lorsqu'ils affectent la fonctionnalité.
Spécifier l'isolation en fonction de la tension du système
Selon leur conception, les jeux de barres peuvent utiliser des gaines thermorétractables, des manchons en polymère, des couvercles moulés, des revêtements époxy ou d'autres systèmes d'isolation techniques. Chaque solution a des exigences différentes en matière de résistance à la température, de performances diélectriques, de protection mécanique et de fabricabilité.
Les assemblages haute tension nécessitent également des lignes de fuite et des distances de sécurité appropriées. Ces distances dépendent du cadre de sécurité applicable, de la tension de fonctionnement, de la disposition de l'isolation, des conditions environnementales et de la construction du produit. Ils doivent être établis par l'ingénieur de conception responsable plutôt que sélectionnés à partir d'un tableau de jeux de barres générique.
L'isolation doit également être compatible avec les coudes, les fenêtres de contact, les zones de fixation et les outils d'assemblage. Des zones métalliques exposées mal définies peuvent entraîner une coupe manuelle incohérente, des dommages accidentels ou une protection électrique réduite.
8. Quels processus de fabrication garantissent une qualité constante ?
La qualité de la fabrication dépend de la manière dont le matériau, l'outillage, la séquence de formage, la finition de surface et le plan d'inspection fonctionnent ensemble. Le processus le plus approprié dépend de la géométrie des composants, de l'épaisseur du matériau, des exigences de tolérance, de la quantité du prototype et du volume de production attendu.
Étape 1 : Examen de la conception et de la fabricabilité
Avant la production, le fabricant doit examiner le dessin, les spécifications des matériaux, l'emplacement des trous, la géométrie des courbures, les zones de contact, les zones de placage et les exigences d'isolation. Cet examen permet d'identifier les fonctionnalités susceptibles d'augmenter les coûts ou de créer des risques liés à la qualité.
Étape 2 : Préparation du matériau et découpe
La feuille, la bande ou la barre de cuivre est préparée conformément aux spécifications du matériau approuvées. La découpe laser, le poinçonnage, l'estampage, l'usinage CNC ou d'autres méthodes appropriées peuvent être sélectionnées en fonction de la géométrie requise et des économies de production.
Étape 3 : Mise en forme et contrôle dimensionnel
Les opérations de pliage et de formage établissent la géométrie finale. Le retour élastique du matériau, le rayon de courbure, la précision de l'outillage et les relations trou-courbure peuvent affecter l'ajustement de l'assemblage. Les dimensions critiques doivent être identifiées avant que le plan d’inspection ne soit finalisé.
Étape 4 : Assemblage et finition de surface
Selon la conception, le composant peut nécessiter un soudage, un collage des bornes, un ébavurage, un placage, un nettoyage ou une isolation. Chaque opération doit être compatible avec la qualité de cuivre sélectionnée et l'environnement d'exploitation prévu.
Étape 5 : Inspection et validation
Un plan qualité approprié peut inclure les contrôles suivants :
- Certificats de matériaux et vérification des matériaux entrants.
- Inspection dimensionnelle de l'épaisseur, de la largeur, de l'emplacement des trous, des angles de pliage et de la planéité.
- Inspection visuelle des fissures, bavures, rayures et défauts de surface.
- Vérifications de l’épaisseur et de la couverture du placage lorsque cela est spécifié.
- Contrôles de résistance électrique ou de continuité.
- Tests de résistance des joints, d’échauffement, d’isolation ou environnementaux lorsque le projet l’exige.
Tous les composants ne nécessitent pas tous les tests. Le plan d'inspection doit être basé sur la fonction de la pièce, les exigences du client, les normes applicables et l'évaluation des risques. Lorsque des contrôles de production automobile ou des documents de qualification formels sont requis, ces attentes doivent être convenues avant la production de masse.
9. Comment les acheteurs peuvent-ils réduire les risques d’approvisionnement ?
Pour les équipes achats, le principal défi est d’obtenir un composant répondant aux exigences d’ingénierie à un coût total compétitif. Un devis basé uniquement sur le poids du cuivre ou les dimensions externes peut omettre des exigences essentielles de fabrication et de validation.
Préparer une demande de devis complète
Une demande de prix claire aide le fabricant à évaluer la conception, à identifier les risques de production et à proposer le processus approprié. Dans la mesure du possible, fournissez un dessin technique 2D et un fichier CAO 3D ainsi que les informations suivantes.
| Exigence de la demande de prix | Informations à fournir | Pourquoi c'est important |
|---|---|---|
| Application | Batterie, module, unité de distribution d'énergie ou équipement connexe pour véhicule électrique | Définit les conditions de fonctionnement et les exigences fonctionnelles |
| Charge électrique | Tension, courant continu, courant de crête, rapport cyclique | Prend en charge l'évaluation électrique et thermique |
| Matériel | Qualité du cuivre, état, épaisseur et tout équivalent approuvé | Influence les performances, la formabilité et le coût des matériaux |
| Dimensions | Dessin 2D, modèle 3D, tolérances, trous, coudes et interfaces de montage | Permet un examen de la fabricabilité et un devis précis |
| Traitement de surface | Type de placage, épaisseur, couverture et zones de masquage | Détermine le coût de finition et les exigences de contact |
| Isolation | Exigences en matière de matériau, de couverture, d’épaisseur, de couleur et électriques | Prend en charge la planification de la sécurité et de la production |
| Quantité | Quantité de prototypes, commande pilote et demande annuelle prévue | Aide à déterminer l’outillage et les méthodes de production |
| Documents qualité | Rapports d'inspection, certificats de matériaux, exigences de test et traçabilité | Aligne les critères d’acceptation avec les besoins du projet |
Évaluez le coût total, pas seulement le prix unitaire
Le prix d’achat ne représente qu’une partie du coût total. L'outillage, l'utilisation des matériaux, le traitement secondaire, le placage, l'isolation, l'inspection, l'emballage, les délais de livraison et les modifications techniques peuvent tous affecter l'économie du projet.
Un fournisseur proposant un prix initial inférieur n'est peut-être pas le choix le plus économique si la pièce nécessite des ajustements répétés ou produit des résultats d'assemblage incohérents. À l’inverse, des tolérances trop strictes, une couverture de placage excessive ou une géométrie trop complexe peuvent augmenter les coûts sans apporter un avantage fonctionnel significatif.
Examiner les capacités des fournisseurs avant la production
Demandez aux fabricants potentiels comment ils contrôlent la cohérence des matériaux, les dimensions critiques, les bavures, les courbures, le placage et la traçabilité des pièces finies. Demandez des échantillons ou des dossiers d'inspection, le cas échéant, et convenez des critères d'acceptation avant de vous engager dans une commande importante.
Pour les acheteurs développant des composants métalliques personnalisés,Produits matériels Cie., Ltd de Xiamen Lijingda.peuvent être inclus dans le processus d’évaluation des fournisseurs pour les exigences pertinentes en matière de matériel et de produits métalliques de précision. Avant de passer une commande pour une barre omnibus en cuivre pour batterie EV, confirmez les capacités de fabrication de barres omnibus spécifiques de l'entreprise, les options de matériaux, les processus d'assemblage et de finition disponibles, la documentation qualité et l'expérience avec l'application prévue.
Le processus de sourcing le plus efficace réunit les équipes d’ingénierie et d’achat le plus tôt possible. Lorsque les exigences électriques, les dessins, la méthode de production et les critères d'acceptation sont alignés avant l'offre, les deux parties peuvent réduire les révisions évitables et améliorer la transition du prototype à la production.
10. Questions fréquemment posées
1. Quel est l'objectif principal d'une barre omnibus en cuivre pour batterie EV ?
Son objectif principal est de transférer le courant électrique entre les cellules de batterie, les modules et les composants haute tension. Un jeu de barres correctement conçu permet de faibles pertes électriques, une élévation de température contrôlée, un emballage compact et des connexions électriques fiables.
2. Pourquoi le cuivre est-il couramment utilisé à la place de l’aluminium ?
Le cuivre offre une conductivité électrique plus élevée sur la même zone de section transversale, ainsi qu'une bonne conductivité thermique et des options de fabrication établies. L'aluminium peut offrir des avantages en termes de poids et de coût des matériaux, mais il nécessite généralement une section transversale plus grande pour une résistance électrique comparable et une attention particulière aux couches d'oxyde et aux connexions de métaux différents. Le meilleur matériau dépend des exigences du système.
3. Comment puis-je déterminer l’épaisseur correcte du jeu de barres en cuivre ?
L'épaisseur ne peut pas être sélectionnée uniquement à partir du courant. Les ingénieurs doivent évaluer le profil actuel, la largeur et la longueur du conducteur, les conditions de refroidissement, la température du boîtier, la résistance de contact, l'échauffement admissible et l'espace d'installation disponible. Les calculs doivent être suivis d'une validation appropriée à l'application.
4. Les jeux de barres rigides en cuivre sont-ils adaptés aux environnements à fortes vibrations ?
Les jeux de barres rigides peuvent être utilisés dans les systèmes de véhicules lorsque le montage, le support, le dégagement et la conception des joints tiennent compte des charges mécaniques attendues. Lorsque le mouvement relatif ou la dilatation thermique sont importants, une barre omnibus flexible laminée ou une connexion tressée peut être plus appropriée.
5. Quel placage convient le mieux à une barre omnibus en cuivre pour batterie EV ?
Il n’existe pas de meilleure option universelle. L'étain, le nickel, l'argent ou une surface non plaquée peuvent être appropriés en fonction du matériau d'accouplement, de la température de fonctionnement, de l'exposition à la corrosion, des exigences de contact et de l'objectif de coût. La spécification doit identifier la finition sélectionnée et toute épaisseur ou couverture requise.
6. Qu'est-ce qui provoque la surchauffe d'un jeu de barres en cuivre ?
Les causes courantes incluent une section de conducteur insuffisante, un courant excessif, une dissipation thermique inadéquate, une résistance de contact élevée, une mauvaise fixation, des soudures défectueuses ou des conditions de fonctionnement inappropriées. La mesure des températures au niveau du corps du conducteur et des points de connexion peut aider à identifier la source.
7. Quels fichiers dois-je envoyer à un fabricant de jeux de barres pour un devis ?
Idéalement, fournissez un dessin 2D dimensionné, un modèle STEP ou CAO 3D équivalent, les exigences en matière de matériaux et de finition de surface, les conditions de fonctionnement électrique, la demande annuelle et les exigences d'inspection. Si la conception est encore en cours de développement, un dessin préliminaire et une description de l'application peuvent aider à lancer une revue de fabricabilité.
8. Quels contrôles de qualité sont importants pour un jeu de barres de batterie EV personnalisé ?
Les contrôles typiques comprennent la vérification des matériaux, l'inspection dimensionnelle, l'examen visuel, le contrôle des bavures, la vérification du placage et les tests de continuité électrique ou de résistance. Selon l'application, des tests de résistance des joints, d'échauffement, d'isolation, de vibration ou environnementaux peuvent également être nécessaires.
9. Les barres omnibus en cuivre des batteries EV peuvent-elles être personnalisées ?
Oui. Les conceptions personnalisées peuvent spécifier les dimensions des conducteurs, les configurations de trous, les angles de courbure, la géométrie des bornes, le placage, l'isolation et d'autres caractéristiques fonctionnelles. La faisabilité dépend de l'équipement réel du fournisseur, de la gamme de matériaux, des méthodes d'assemblage, des capacités d'outillage et des contrôles qualité.
10. Comment puis-je réduire le coût d’un jeu de barres en cuivre personnalisé ?
Fournissez des spécifications complètes, évitez les tolérances inutiles, optimisez la disposition des trous et des coudes, sélectionnez une méthode de fabrication appropriée pour la quantité commandée et définissez clairement les zones fonctionnelles de placage et d'isolation. Les réductions de coûts ne doivent jamais compromettre la capacité actuelle, les limites thermiques, la sécurité de l'isolation ou la fiabilité requise des joints.
Développez votre solution de barre omnibus en cuivre pour batterie EV personnalisée
Des interconnexions de batteries fiables commencent par le bon matériau, des dimensions précises, un traitement de surface approprié et un processus de fabrication aligné sur les exigences électriques et mécaniques de l'application.
Que vous développiez un nouveau module de batterie, amélioriez un ensemble de distribution d'énergie existant ou recherchiez des composants métalliques de précision pour un projet de véhicule électrique, une communication précoce peut aider à clarifier les exigences techniques et à réduire les révisions de production inutiles.
